Технічні характеристики

• Напруга живлення плати: 4~5.5 В постійного струму

• Датчик: TE 4525DO-DS5AI001DP

• Робочий струм: 5 мА

• Вихід: інтерфейс I2C (SCL і SDA)

• Діапазон тиску: 1 PSI (6.89 кПа)

• Максимальний тиск: 20 PSI (137.9 кПа)

• Робоча температура: від -40°C до +125°C

• Точність: ±0.25% діапазону (SPAN)

• Червоний світлодіод: індикатор живлення

• Послідовність контактів JST-GH: 5V, SCL, SDA, GND

• Вага: 3.5 г (сенсорна плата)

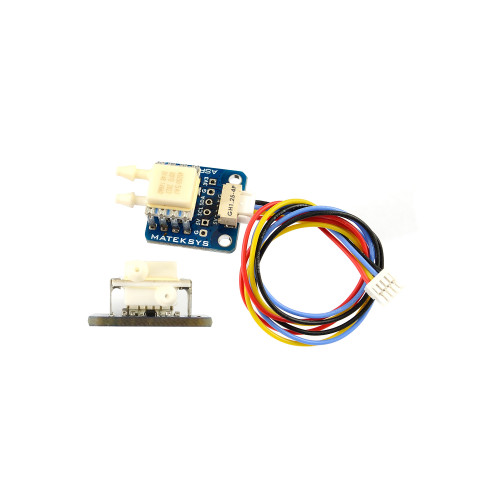

Комплектація

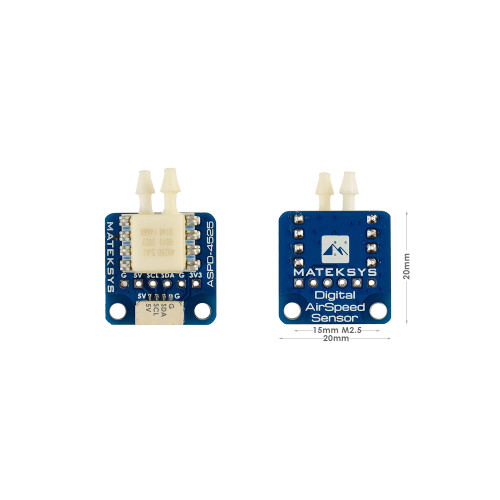

• 1x сенсорна плата ASPD-4525

• 1x силіконовий кабель JST-GH-4P до JST-GH-4P, 20 см

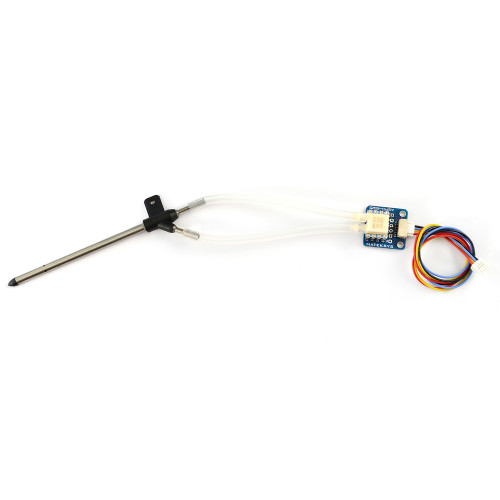

• Прямоточна трубка (пітот)

• Прозора силіконова трубка, 40 см

Підключення

• 5V → до FC (контролера польоту) 4~5.5В

• SCL → до FC I2C_SCL

• SDA → до FC I2C_SDA

• G → до FC GND

Поради

• Перевірити показники швидкості повітря можна у Mission Planner або INAV Configurator. Просто подуйте в трубку Піто або прикрийте її пальцем і спостерігайте за змінами. У спокійному повітрі нормальним є коливання між 0 і невеликими значеннями (2–3 м/с).

• Швидкість повітря змінюється пропорційно до квадратного кореня з тиску, тому при малих різницях тиску значення можуть сильно коливатися, а на реальних швидкостях польоту потрібні значні зміни тиску для зміни швидкості.

• Якщо ви бачите переважно 0-2 м/с з періодичними стрибками до 3-4 м/с — це нормально. Під час польоту таких коливань не буде.
