Розроблено та зібрано нашою командою в Україні

Технічні характеристики

• Напруга живлення плати: 4~5.5 В DC

• Датчик: TE 4525DO-DS5AI001DP

• Робочий струм: 5 мА

• Вихід: I2C (SCL & SDA)

• Діапазон тиску: 1 PSI (6.89 кПа)

• Максимальний тиск: 20 PSI (137.9 кПа)

• Робоча температура: -40°C ~ 125°C

• Точність: ±0.25% SPAN

• Червоний світлодіод: індикатор живлення

• Розпіновка JST-GH: 5V, SCL, SDA, GND

• Вага: 3.5 г (сенсорна плата)

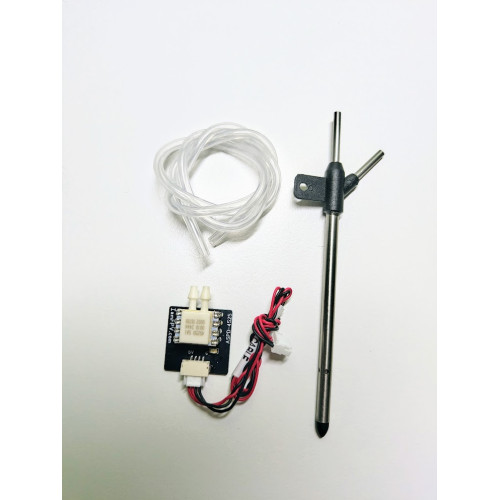

Комплектація

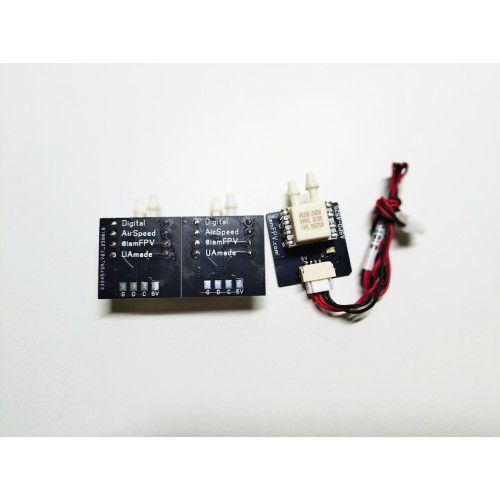

• 1x Плата датчика ASPD-4525

• 1x Кабель JST-GH-4P

• Піто-трубка

• Прозора силіконова трубка 40 см

Підключення

• 5V → FC 4~5.5V

• SCL → FC I2C_SCL

• SDA → FC I2C_SDA

• G → FC GND

Поради

• Ви можете перевірити показники швидкості повітря у Mission Planner або INAV Configurator. Достатньо подути в піто-трубку або прикрити її пальцем і спостерігати за реакцією. У нерухомому повітрі коливання між нулем та малими значеннями (2–3/с) є нормальним.

• Швидкість повітря залежить від квадратного кореня тиску, тому при малих диференціальних тисках навіть незначні зміни тиску можуть спричиняти помітні коливання швидкості, тоді як у польоті для аналогічної зміни швидкості потрібні значно більші зміни тиску.
